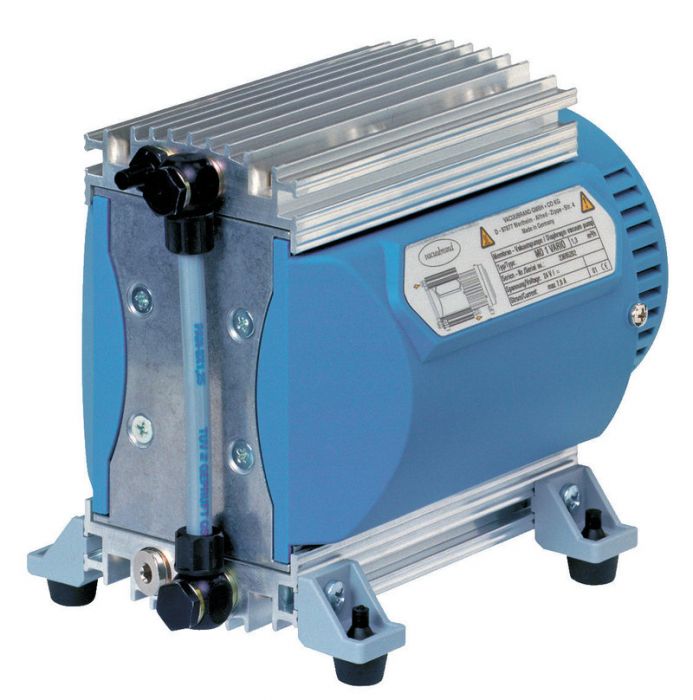

Vacuubrand MD1 Vario-SP membraanpomp 1mbar 1,8 m3/h 24V

VACUUBRAND MD 1 VARIO-SP membraanpomp

De VACUUBRAND MD 1 VARIO-SP is een zeer compacte membraanpomp voor inbouw in apparatuur. De pomp werkt olievrij en voorkomt verontreiniging van het proces.

De drie­traps pomp bereikt een eindvacuüm van 1 mbar. De maximale pompcapaciteit bedraagt 1,8 m³/h bij 50 Hz.

Dankzij de VARIO-SP-aandrijving is het toerental variabel. Hierdoor kan de pompsnelheid worden aangepast aan de toepassing.

Compacte VARIO-SP uitvoering

De MD 1 VARIO-SP is speciaal ontwikkeld voor integratie in andere apparaten. De borstelloze 24 V DC-motor werkt onafhankelijk van de netspanning.

Het toerental kan worden geregeld van 200 tot 2400 omw/min. Bij hoge snelheid wordt een systeem snel geëvacueerd. Bij een lager toerental kan het vacuüm efficiënt worden gehandhaafd.

Deze regeling maakt de pomp geschikt voor apparatuur waarin beperkte ruimte beschikbaar is. De pomp is bovendien zeer stil en heeft weinig trillingen.

Diep eindvacuüm van 1 mbar

De vier pompkoppen en drie trappen zorgen voor een eindvacuüm van 1 mbar. Daarmee is de MD 1 VARIO-SP geschikt voor toepassingen die een diep vacuüm vereisen.

De pomp levert daarbij een maximale pompcapaciteit van 1,8 m³/h bij 50 Hz. Ook dicht bij het eindvacuüm blijft de pompcapaciteit hoog.

Olievrije werking

De MD 1 VARIO-SP werkt volledig olievrij. Hierdoor komt er geen pompolie in het vacuümsysteem terecht.

De onderhoudsvrije borstelloze motor draagt bij aan een lange levensduur. Ook de membranen zijn ontworpen voor een lange gebruiksduur.

Geschikt voor inbouw

Door het compacte ontwerp kan de pomp rechtstreeks in apparatuur worden ingebouwd. De pomp heeft afmetingen van slechts 223 × 143 × 163 mm.

De 24 V DC-aandrijving maakt de pomp geschikt voor OEM-toepassingen en apparatuur met een eigen voedingssysteem.

Toepassingen

De MD 1 VARIO-SP is geschikt voor apparatuur waarbij een compacte en regelbare vacuümpomp nodig is.

Denk onder andere aan:

Inbouw in laboratoriumapparatuur

Voorvacuüm voor turbomoleculaire pompen

Compacte vacuümsystemen

Automatische vacuümtoepassingen

Apparatuur met beperkte inbouwruimte

Toepassingen waarbij variabele pompsnelheid belangrijk is

De pomp is vooral interessant voor OEM-toepassingen waarbij een compacte oplossing met variabele snelheid nodig is.

Belangrijkste technische gegevens

Pomptype: membraanpomp

Uitvoering: VARIO-SP, inbouw

Aantal koppen: 4

Aantal trappen: 3

Maximale pompcapaciteit: 1,8 m³/h bij 50 Hz

Pompcapaciteit bij 60 Hz: 1,06 cfm

Eindvacuüm: 1 mbar

Regelbaar toerental: 200–2400 omw/min

Maximale tegendruk: 1,1 bar absoluut

Inlaataansluiting: slangaansluiting DN6 mm

Uitlaataansluiting: geluiddemper / G1/8"

Nominaal motorvermogen: 0,064 kW

Voeding: 24 V DC

Beschermingsklasse: IP20

Afmetingen: 223 × 143 × 163 mm

Gewicht: 4,1 kg

Geluidsniveau: 37 dBA

ATEX-conformiteit: II 3/- G Ex h IIC T3 Gc X, alleen interne atmosfeer

NRTL-certificering: ja

Levering en accessoires

De MD 1 VARIO-SP wordt volledig gemonteerd geleverd met handleiding. De uitvoering is bedoeld voor inbouw en wordt geleverd zonder vacuümcontroller en zonder wandvoeding.

Voor de aansluiting zijn onder andere een rubberen vacuümslang DN6 mm en een roestvaststalen schroefflens KF DN16 / G1/8" beschikbaar.

Voor onderhoud is een originele set met membranen en kleppen beschikbaar.

Advies en service van Dijkstra Vereenigde

De juiste vacuümpomp hangt af van het proces en de gewenste vacuümprestaties. Dijkstra Vereenigde adviseert over de juiste VACUUBRAND-pomp en toepassing.

Bij inbouwtoepassingen is ook de juiste aansluiting en configuratie belangrijk. Dijkstra Vereenigde kan adviseren over de technische mogelijkheden.

Bij storingen kan de technische service van Dijkstra Vereenigde ondersteunen. Ook kunnen originele VACUUBRAND-kleppen en membranen worden geleverd.

Dijkstra Vereenigde, alles voor een perfect draaiend lab.
