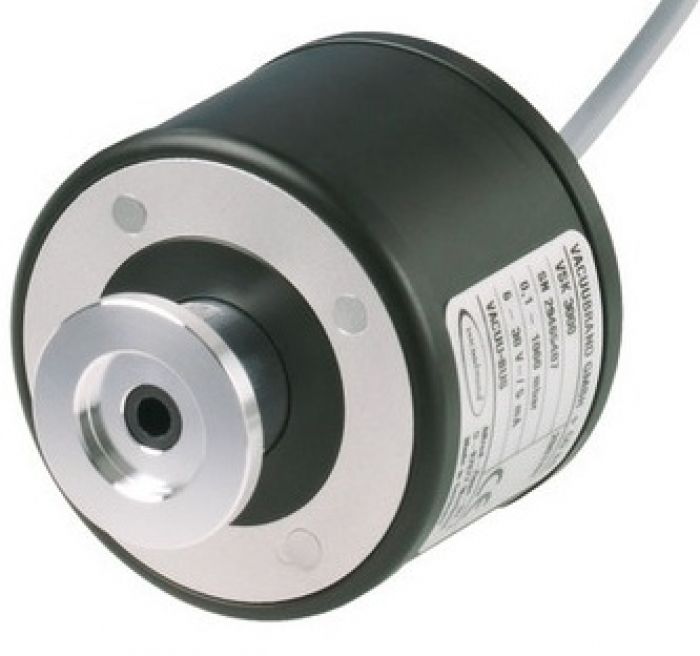

Vacuubrand VSK3000 vacuümsensor 1080 – 0,1 mbar

VACUUBRAND VSK 3000 vacuümsensor

De VACUUBRAND VSK 3000 is een nauwkeurige vacuümsensor voor betrouwbare drukmetingen van 1080 tot 0,1 mbar.

De sensor werkt met een capacitief keramisch membraan. Het absolute drukmeetprincipe is onafhankelijk van het type gas.

Gasonafhankelijke drukmeting

De VSK 3000 meet de absolute druk met een keramisch membraan van aluminiumoxide. Het meetprincipe is capacitief en gasonafhankelijk.

Hierdoor is de sensor geschikt voor verschillende gassen zonder correctie voor het type gas. Het meetbereik loopt van atmosferische druk tot 0,1 mbar.

De meetnauwkeurigheid bedraagt minder dan ±1 mbar plus één digit. Deze nauwkeurigheid geldt na afregeling en bij een constante temperatuur.

Groot en praktisch meetbereik

Met een ondergrens van 0,1 mbar is de VSK 3000 geschikt voor veel laboratoriumtoepassingen.

De sensor is vooral interessant wanneer betrouwbare drukmeting belangrijker is dan het bereiken van zeer diep vacuüm. Voor metingen tot 0,001 mbar is bijvoorbeeld een Pirani-sensor zoals de VSP 3000 geschikter.

VACUU·BUS-interface

De VSK 3000 beschikt over een VACUU·BUS-interface. Hierdoor kan de sensor eenvoudig worden geïntegreerd in VACUUBRAND meet- en regelsystemen.

De sensor kan bijvoorbeeld worden gebruikt met geschikte VACUUBRAND vacuümmeters en controllers. Meerdere meetpunten kunnen zo binnen één systeem worden bewaakt.

Chemisch bestendige uitvoering

De sensor heeft een robuuste kunststof behuizing met een goede chemische bestendigheid. De beschermingsklasse bedraagt IP54.

De VSK 3000 is daardoor geschikt voor gebruik in laboratoriumomgevingen met chemisch belastende processen.

ATEX en NRTL-gecertificeerd

De VSK 3000 beschikt over NRTL-certificering. Daarnaast heeft de sensor ATEX-conformiteit voor de interne atmosfeer.

De ATEX-classificatie is II 3/- G Ex h IIC T3 Gc X Internal Atmosphere only. Dit maakt de sensor geschikt voor specifieke toepassingen waarbij explosiegevaar een rol speelt.

De volledige installatie moet altijd worden beoordeeld op basis van de geldende ATEX-zone en procesomstandigheden.

Toepassingen

De VSK 3000 is geschikt voor uiteenlopende vacuümtoepassingen waarbij een gasonafhankelijke meting gewenst is.

Voorbeelden zijn:

Vacuümdroogovens

Rotatieverdampers

Vacuümfiltratie

Vacuümkamers

Chemische processen

Vacuümregeling

Procesbewaking

Laboratoriumvacuümsystemen

ATEX-vacuümtoepassingen

De juiste plaatsing van de sensor is belangrijk voor een betrouwbare meting. Dijkstra Vereenigde kan adviseren over de juiste sensor en aansluiting.

Belangrijkste technische gegevens

Meetbereik: 1080 tot 0,1 mbar

Meetbereik: 810 tot 0,1 torr

Meetprincipe: capacitief keramisch membraan

Membraanmateriaal: aluminiumoxide

Meetprincipe: absoluut en gasonafhankelijk

Meetnauwkeurigheid: < ±1 mbar/hPa/torr + 1 digit

Temperatuurcoëfficiënt: < 0,07 mbar/K

Vacuümaansluiting: KF DN 16

PTFE-slangverbinding: 10/8 mm

Slangtule: DN 6/10 mm

Interface: VACUU·BUS

Kabel lengte: 2 m

Bedrijfstemperatuur: 10 tot 40 °C

Opslagtemperatuur: -10 tot 60 °C

Maximale mediumtemperatuur continu: 40 °C

Maximale mediumtemperatuur kortstondig: 80 °C

Behuizing: robuust kunststof

Beschermingsklasse: IP54

UL50E: Type 5

Gewicht: 0,18 kg

NRTL-certificering: ja

ATEX: II 3/- G Ex h IIC T3 Gc X, interne atmosfeer

Levering en accessoires

De VSK 3000 wordt compleet geleverd met een 2 meter lange VACUU·BUS-kabel en een set slangtules DN 6/10 mm.

Geschikte accessoires zijn onder andere:

VACUU·BUS-kabels

KF DN 16 vacuümslangen

PTFE-slangen

DCP 3000 vacuümmeter

VACUUBRAND vacuümcontrollers

Aansluitmaterialen voor VACUU·BUS

Advies en service van Dijkstra Vereenigde

De juiste vacuümsensor hangt af van het gewenste meetbereik en de toepassing.

Dijkstra Vereenigde adviseert over de juiste VACUUBRAND sensor en meetopstelling. Ook voor service, onderhoud en kalibratie kan ondersteuning worden geboden.

Zo ontstaat een betrouwbare vacuümmeting en blijft de installatie praktisch en efficiënt werken.

Dijkstra Vereenigde, alles voor een perfect draaiend lab.
