Vacuubrand Vacuu-Select vacuümcontroller + VSP 3000 KF DN25

Specificaties

Specificaties

Merk	Vacuubrand

Productbeschrijving

VACUU·SELECT + VSP 3000 KF DN 25

De VACUU·SELECT + VSP 3000 KF DN 25 is een compleet systeem voor nauwkeurige regeling van fijn vacuüm.

De set combineert een VACUU·SELECT controller met een chemisch bestendige VSP 3000 Pirani-sensor en een inline magneetventiel.

Het systeem regelt het vacuüm continu van 5 mbar tot 1 × 10⁻³ mbar. Daarmee is de set geschikt voor veeleisende fijnvacuümtoepassingen in chemische laboratoria.

Nauwkeurige regeling tot 10⁻³ mbar

De VSP 3000 meet het vacuüm volgens het Pirani-principe. De sensor gebruikt thermische geleidbaarheid voor het meten van lage drukken.

Het meetbereik loopt van 1.000 mbar tot 1 × 10⁻³ mbar. De regelgrens loopt van 5 mbar tot 1 × 10⁻³ mbar.

De meetnauwkeurigheid bedraagt ±15% van de weergegeven waarde tussen 0,01 en 5 mbar.

Eenvoudige bediening met VACUU·SELECT

De VACUU·SELECT controller heeft een grafische gebruikersinterface. Hierdoor zijn vacuümprocessen eenvoudig in te stellen en te controleren.

Voor veelgebruikte processen zijn vooraf ingestelde toepassingen beschikbaar. Met de application editor kunnen processen bovendien worden aangepast.

Nieuwe programma's kunnen worden aangemaakt voor specifieke procescondities. Hierdoor is de regeling flexibel inzetbaar voor verschillende toepassingen.

Chemisch bestendige VSP 3000

De VSP 3000 is ontworpen voor gebruik in chemische laboratoria. De sensor heeft een robuuste behuizing met een goede chemische bestendigheid.

Het Pirani-meetprincipe is geschikt voor fijn vacuüm tot 10⁻³ mbar. De sensor is daardoor geschikt voor processen waarbij een conventionele vacuümmeter onvoldoende meetbereik biedt.

Automatische vacuümregeling

De meegeleverde inline magneetklep VV-B 15C maakt automatische regeling van het vacuüm mogelijk.

De sensor, controller en klep communiceren via het VACUU·BUS-systeem. De componenten worden automatisch herkend en geconfigureerd.

De regeling kan hierdoor zelfstandig het ingestelde vacuüm handhaven tijdens het proces.

Voor KF DN 25 vacuümsystemen

Deze uitvoering heeft een KF DN 25-aansluiting en een slangtule voor slang met een diameter van 15 mm.

De DN 25-uitvoering is volgens VACUUBRAND geconfigureerd voor gebruik met onder andere de RE/RZ 9 draaischuifpompen en VACUU·PURE schroefpompen.

Voor kleinere RE/RZ 2.5 tot RE/RZ 6 pompen en de RC 6 HYBRID-pomp is de KF DN 16-uitvoering beschikbaar.

Toepassingen

De VACUU·SELECT + VSP 3000 KF DN 25 is onder andere geschikt voor:

Fijnvacuümregeling

Vacuümdroogovens

Vriesdrogen

Vacuümkamers

Rotatieverdampers

Vacuümconcentratoren

Vacuümdestillatie

Schlenk-lijnen

Ontgassen

Chemische processen

Procesbewaking en automatische vacuümregeling

Belangrijkste technische gegevens

Artikelnummer: 20700111

Meetbereik: 1.000 tot 1 × 10⁻³ mbar

Meetbereik: 750 tot 1 × 10⁻³ Torr

Regelbereik: 5 tot 1 × 10⁻³ mbar

Regelbereik: 3,75 tot 1 × 10⁻³ Torr

Meetprincipe: thermische geleidbaarheid, Pirani

Sensor: VSP 3000

Meetnauwkeurigheid: ±15% bij 0,01–5 mbar

Temperatuurcoëfficiënt: ±0,2 mbar/hPa / 0,15 Torr per K

Vacuümaansluiting: kleine flens KF DN 25

Slangaansluiting: DN 15 mm

Ventiel: VV-B 15C KF DN 25

Ventiel voor ontluchting: niet aanwezig

Bedrijfstemperatuur: 10 tot 40 °C

Opslagtemperatuur: -10 tot 60 °C

Maximale mediumtemperatuur continu: 40 °C

Maximale mediumtemperatuur kortdurend: 80 °C

Beschermingsklasse: IP40

Front: IP41

Afmetingen controller: 152 × 127 × 41 mm

Gewicht: 0,6 kg

Maximale VACUU·BUS-stroom: 4 A bij 24 V DC

Kabellengte: 2 m

Interfaces: Ethernet RJ45, USB Type A en RS-232

NRTL-certificering: ja

Voeding: 100–230 V, 50–60 Hz

Stekkervarianten: CEE, CH, UK, US, AUS en CN

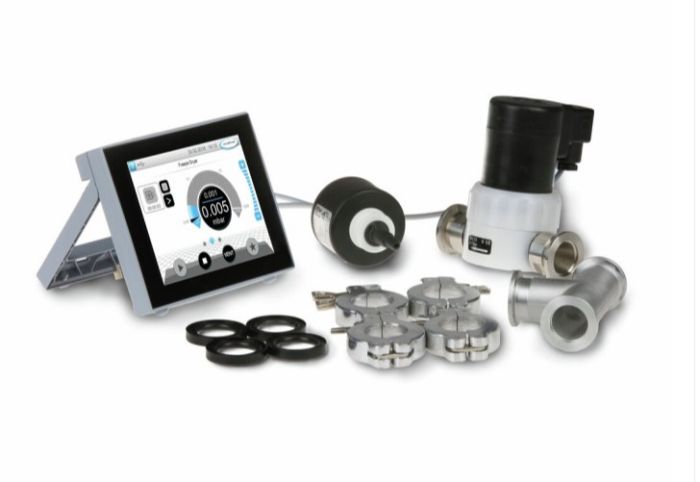

Complete levering

De VACUU·SELECT + VSP 3000 KF DN 25 wordt compleet en klaar voor gebruik geleverd.

De levering bestaat uit:

VACUU·SELECT controller

VSP 3000 Pirani-sensor

Voeding

VV-B 15C KF DN 25 magneetventiel

KF DN 25 T-stuk

Verloopstuk KF DN 25/16

PP slangtule DN 15 mm

Klemringen en afdichtingen

Handleiding

De controller wordt geleverd zonder interne vacuümsensor en ontluchtingsventiel. De meegeleverde VSP 3000 neemt de externe vacuümmeting over.

Advies en service van Dijkstra Vereenigde

Dijkstra Vereenigde adviseert over de juiste VACUUBRAND vacuümregeling voor iedere toepassing.

Daarbij wordt gekeken naar het benodigde meetbereik, de gewenste regelnauwkeurigheid, pomptype en procescondities.

Ook ondersteuning bij installatie, ingebruikname, onderhoud en kalibratie is mogelijk. Zo blijft de vacuümregeling betrouwbaar en blijft het laboratoriumproces zo veel mogelijk beschikbaar.

Dijkstra Vereenigde, alles voor een perfect draaiend lab.
