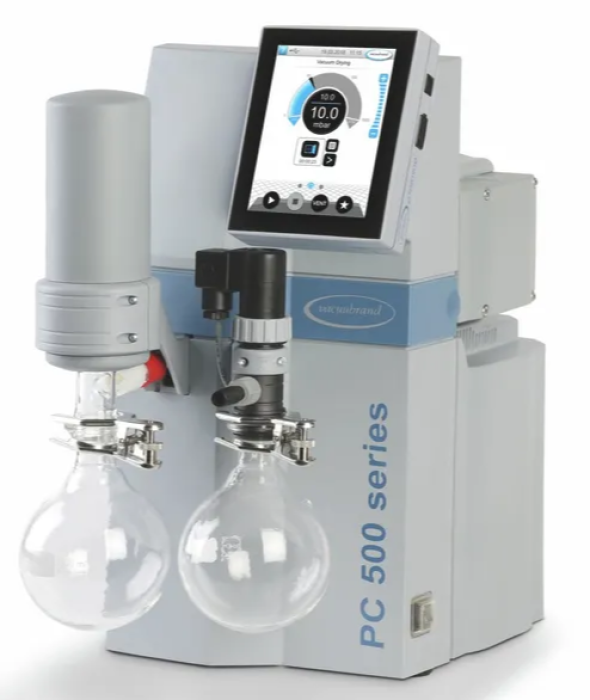

Vacuubrand PC520 select opstelling 7 mbar 2 m3/h

Opvolger van...

• Vacuubrand PC520 NT
• Vacuubrand PC520

Specificaties

Specificaties

Merk	Vacuubrand
Zuigvermogen in m3/h	2
Eindvacuüm mbar	7
Uitvoering pomp	chemisch bestendig
Vacuümregeling	digitaal
Afscheider zuigzijde	Ja
Condenser uitlaat	Ja

Productbeschrijving

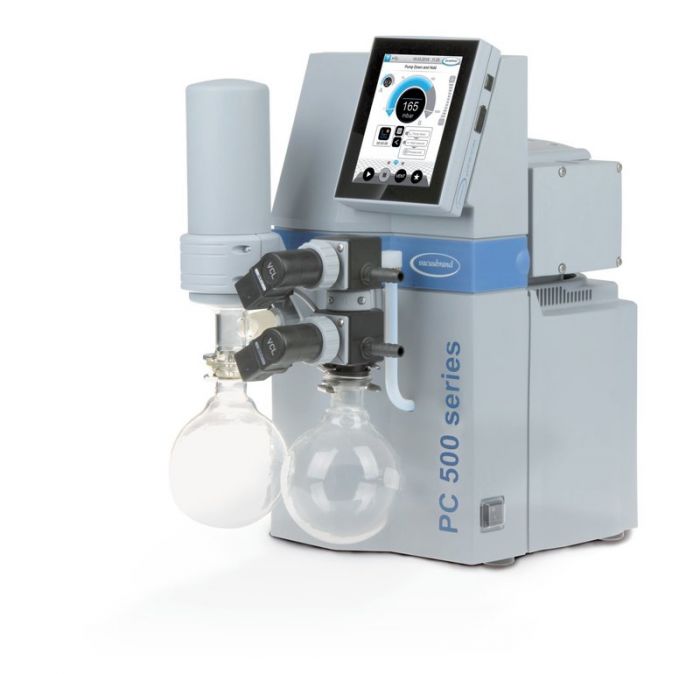

VACUUBRAND PC 520 select

De VACUUBRAND PC 520 select is een compacte chemie vacuümpomp voor twee gelijktijdige vacuümprocessen. Beide toepassingen worden elektronisch geregeld met één pomp.

De pomp is gebaseerd op de MZ 2C NT chemie membraanpomp. De PC 520 select is geschikt voor middelgrote toepassingen met veel voorkomende oplosmiddelen.

Twee processen met één pomp

De PC 520 select beschikt over twee onafhankelijke vacuümaansluitingen. Beide aansluitingen kunnen afzonderlijk elektronisch worden geregeld.

Hierdoor kunnen twee verschillende processen tegelijkertijd worden uitgevoerd. Een extra vacuümpomp is daarvoor niet nodig.

Dit bespaart ruimte op de laboratoriumwerkplek. Ook kan één pomp meerdere processen binnen het laboratorium ondersteunen.

Intelligente VACUU·SELECT regeling

De geïntegreerde VACUU·SELECT controller heeft een overzichtelijke grafische interface. Veel voorkomende toepassingen zijn vooraf ingesteld.

Een handmatige instelwaarde is geschikt voor eenvoudige processen. Met de applicatie-editor kunnen eigen procesverlopen worden samengesteld.

De controller ondersteunt automatische procesregeling en helpt bij reproduceerbare resultaten. Hierdoor zijn minder handmatige instellingen tijdens het proces nodig.

Chemisch bestendige MZ 2C NT

De MZ 2C NT vormt het hart van de PC 520 select. Deze chemie membraanpomp heeft twee pompkoppen en twee trappen.

De pompsnelheid bedraagt maximaal 2,0 m³/h bij 50 Hz. Het eindvacuüm bedraagt 7 mbar.

Met gasballast bedraagt het eindvacuüm 12 mbar. De olievrije pomp is geschikt voor chemisch agressieve gassen en dampen.

De chemisch bestendige constructie biedt een goede weerstand tegen veel voorkomende oplosmiddelen. Hierdoor is de PC 520 select breed inzetbaar in chemische laboratoria.

Compact en efficiënt

De PC 520 select combineert twee elektronisch geregelde vacuümaansluitingen met een compacte opbouw. De pomp heeft een vermogen van slechts 0,18 kW.

Het geluidsniveau bedraagt 45 dBA. De pomp is daardoor geschikt voor gebruik direct op de laboratoriumwerkplek.

De olievrije werking voorkomt verontreiniging door pompolie. Dit ondersteunt betrouwbare processen en beperkt het benodigde onderhoud.

Toepassingen

De PC 520 select is geschikt voor onder andere:

Twee gelijktijdige vacuümprocessen

Rotatieverdampers

Vacuümconcentratoren

Vacuümdroogovens

Verdamping van oplosmiddelen

Geautomatiseerde destillatie

Filtratie

Chemische laboratoriumprocessen

De pomp is vooral interessant wanneer meerdere middelgrote vacuümprocessen naast elkaar moeten worden uitgevoerd.

Technische gegevens

Pompsnelheid bij 50 Hz: 2,0 m³/h

Pompsnelheid bij 60 Hz: 1,4 cfm

Eindvacuüm: 7 mbar / 5 Torr

Eindvacuüm met gasballast: 12 mbar / 9 Torr

Aantal pompkoppen: 2

Aantal trappen: 2

Vacuümregeling: VACUU·SELECT

Inlaataansluiting: 2 × slangtule DN 8–10 mm

Uitlaataansluiting: slangtule DN 8–10 mm

Koelwateraansluiting: 2 × slangtule DN 6–8 mm

Motorvermogen: 0,18 kW

Motortoerental: 1500/1800 min⁻¹ bij 50/60 Hz

Beschermingsklasse: IP20

Afmetingen (L × B × H): 435 × 272 × 457 mm

Gewicht: 19,6 kg

Geluidsniveau: 45 dBA

ATEX: II 3/- G Ex h IIC T3 Gc X, alleen interne atmosfeer

NRTL: nee

Voedingsspanning: 230 V

Frequentie: 50–60 Hz

Gebruikstemperatuur: 10 tot 40 °C

Opslagtemperatuur: -10 tot 60 °C

Maximale uitlaatdruk: 1,1 bar absoluut

Interfaces: Ethernet RJ45 met Modbus TCP, USB Type A en RS-232 via adapter

De PC 520 select wordt compleet gemonteerd en gebruiksklaar geleverd, inclusief handleiding.

Advies en service van Dijkstra Vereenigde

De juiste vacuümpomp hangt af van het proces, de oplosmiddelen en het gewenste vacuümniveau. Dijkstra Vereenigde adviseert bij het kiezen van een passende VACUUBRAND oplossing.

Ook na levering blijft technische ondersteuning beschikbaar. De technische service helpt bij onderhoud, storingen en het vervangen van originele membranen en ventielen.

Zo blijft de vacuümvoorziening betrouwbaar en blijft het laboratorium maximaal beschikbaar.

Dijkstra Vereenigde, alles voor een perfect draaiend lab.
