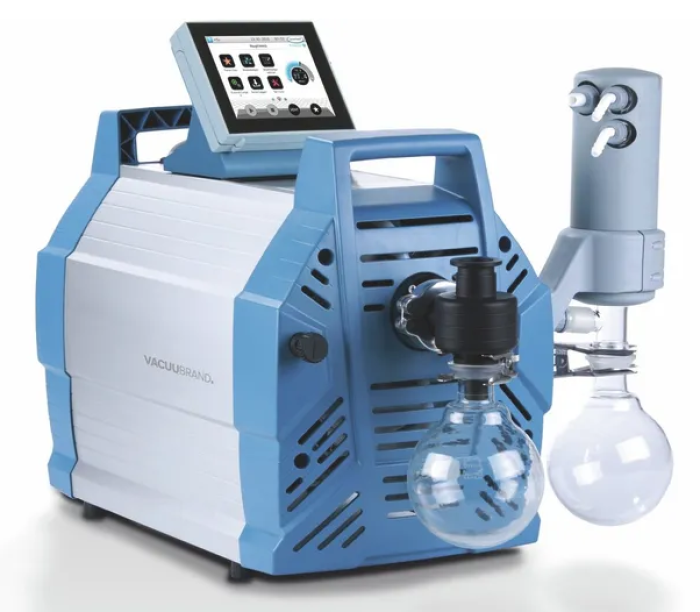

Vacuubrand PC3016 Vario Select opstelling 70 mbar 20 m3/h

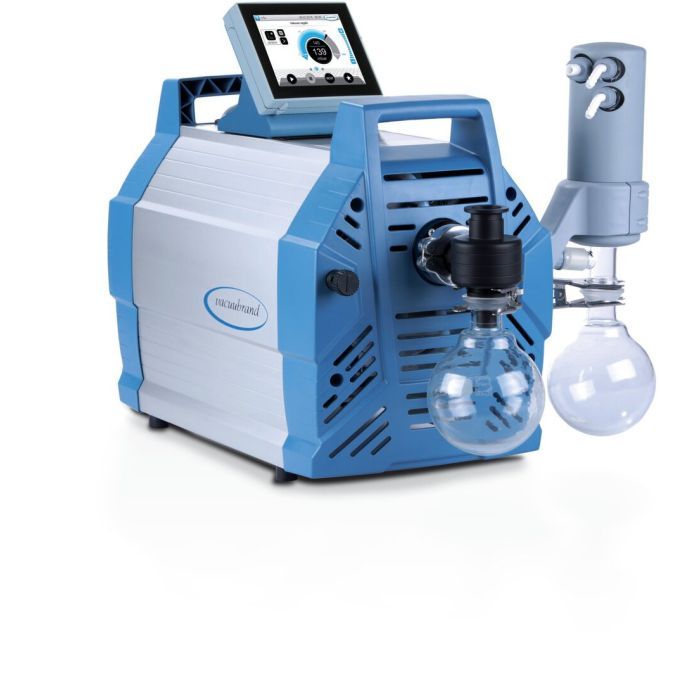

VACUUBRAND PC 3016 NT VARIO select

De VACUUBRAND PC 3016 NT VARIO select is een krachtige chemie vacuümpomp voor grote hoeveelheden oplosmiddelen.

De pomp levert maximaal 19,3 m³/h en bereikt een eindvacuüm van 70 mbar. Daarmee is deze uitvoering geschikt voor veeleisende verdampingsprocessen met grote hoeveelheden laagkokende oplosmiddelen.

Zeer hoge pompsnelheid

De PC 3016 NT VARIO select heeft acht pompkoppen en één trap. De hoge pompsnelheid maakt de pomp geschikt voor grote vacuümsystemen en verdampingsprocessen.

De pomp is ontwikkeld voor processen waarbij grote hoeveelheden laagkokende oplosmiddelen snel moeten worden verdampt. De hoge capaciteit zorgt daarbij voor korte procestijden.

Nauwkeurige VACUU·SELECT regeling

De geïntegreerde VACUU·SELECT controller heeft een overzichtelijke grafische interface. Veel voorkomende laboratoriumtoepassingen zijn vooraf ingesteld.

Eenvoudige processen kunnen met een handmatig drukinstelpunt worden geregeld. Ook volledig geautomatiseerde destillaties zijn mogelijk.

Met de applicatie-editor kunnen eigen processen worden samengesteld. De bediening werkt daarbij met eenvoudige drag-and-drop functies.

Bij oplosmiddelverdamping detecteert de controller continu het kookpunt. De vacuümdruk wordt automatisch aangepast aan het actuele proces.

Efficiënte VARIO regeling

De VARIO-regeling past het toerental continu aan de actuele procesbehoefte aan. De pomp draait daardoor alleen zo snel als nodig is.

Dit vermindert het energieverbruik en zorgt voor een stille werking. Ook worden de membranen minder belast, waardoor langere onderhoudsintervallen mogelijk zijn.

De combinatie van automatische vacuümregeling en hoge pompcapaciteit maakt de PC 3016 geschikt voor efficiënte verdampingsprocessen.

Terugwinning van oplosmiddelen

De PC 3016 NT VARIO select heeft een glazen inlaatafscheider met beschermende coating. Deze voorkomt dat deeltjes en vloeistofdruppels de pomp bereiken.

De geïntegreerde uitlaatcondensor zorgt voor een zeer efficiënte terugwinning van oplosmiddelen. Hierdoor kunnen oplosmiddelen economisch worden teruggewonnen en hergebruikt.

Dit beperkt bovendien de uitstoot van oplosmiddeldampen naar de omgeving.

Toepassingen

De PC 3016 NT VARIO select is geschikt voor onder andere:

Verdamping van grote hoeveelheden oplosmiddelen

Verdamping van laagkokende oplosmiddelen

Grote rotatieverdampers

Vacuümdroogovens

Geautomatiseerde destillatie

Destillatiekolommen

Grotere laboratoriuminstallaties

Miniplants en pilotprocessen

Chemische processen

Technische gegevens

Pompsnelheid bij 50 Hz: 19,3 m³/h

Pompsnelheid bij 60 Hz: 11,4 cfm

Eindvacuüm: 70 mbar / 53 Torr

Eindvacuüm met gasballast: 100 mbar / 75 Torr

Aantal pompkoppen: 8

Aantal trappen: 1

Vacuümregeling: VACUU·SELECT

Inlaataansluiting: kleine flens KF DN25 / slangtule DN15 mm

Uitlaataansluiting: slangtule DN8–10 mm

Koelaansluiting: 2 × slangtule DN6–8 mm

Motorvermogen: 0,53 kW

Beschermingsklasse: IP40

Afmetingen (L × B × H): 616 × 387 × 450 mm

Gewicht: 29,7 kg

Geluidsniveau: 47 dBA

Maximale tegendruk: 1,1 bar absoluut

Gebruikstemperatuur: 10 tot 40 °C

Opslagtemperatuur: -10 tot 60 °C

ATEX: II 3/- G Ex h IIC T3 Gc X, alleen interne atmosfeer

NRTL: nee

Voedingsspanning: 200–230 V

Frequentie: 50–60 Hz

De PC 3016 NT VARIO select wordt compleet gemonteerd en gebruiksklaar geleverd, inclusief handleiding.

Accessoires

Voor de PC 3016 NT VARIO select zijn verschillende accessoires beschikbaar. Denk aan VACUU·SELECT User Management, KF DN20/25 aansluitcomponenten en vacuümslangen.

Ook zijn een vloeistofniveausensor, een koelwaterklep en een VB M-B beluchtingsklep beschikbaar. Voor onderhoud is een originele set met membranen en ventielen verkrijgbaar.
