Vacuubrand PC3002 VARIO select opstelling 7mbar 2,8 m3/h

Opvolger van...

• Vacuubrand PC3002 VARIO

Specificaties

Specificaties

Merk	Vacuubrand
Zuigvermogen in m3/h	2,80
Eindvacuüm mbar	7
Uitvoering pomp	chemisch bestendig
Vacuümregeling	digitaal
Afscheider zuigzijde	Ja
Condenser uitlaat	Ja

Plus- en minpunten

• Automatische kookpuntdetectie optimaliseert verdampingsprocessen en verkort procestijden
• Hoge chemische bestendigheid voor de meeste oplosmiddelen en corrosieve dampen
• Variabele pompsnelheid zorgt voor laag energieverbruik, stille werking en lange onderhoudsintervallen
• Hogere investering dan conventionele of handmatig geregelde vacuümsystemen

Productbeschrijving

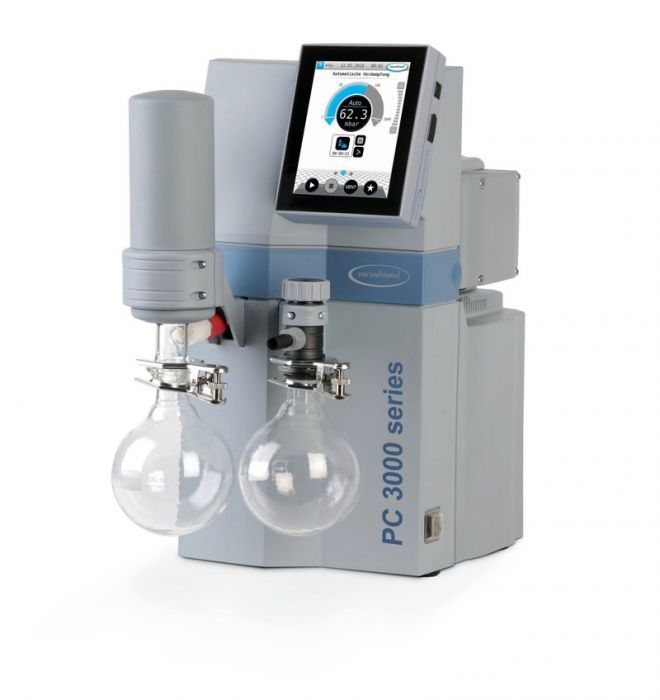

PC 3002 VARIO select
Chemisch vacuümsysteem met automatische regeling

De PC 3002 VARIO select is een compleet en efficiënt chemisch vacuümsysteem.

De MZ 2C VARIO membraanpomp bereikt een eindvacuüm van 7 mbar.

De maximale pompcapaciteit bedraagt 2,8 m³/h bij 50 Hz.

De geïntegreerde VACUU·SELECT controller regelt het vacuüm automatisch.

De VARIO-techniek past het toerental continu aan de procesbehoefte aan.

Hierdoor draait de pomp alleen met het benodigde vermogen.

Dit zorgt voor een laag energieverbruik, weinig geluid en langere onderhoudsintervallen.

De combinatie is vooral geschikt voor toepassingen met oplosmiddelen.

VACUU·SELECT voor automatische vacuümregeling

De VACUU·SELECT controller heeft een overzichtelijke grafische gebruikersinterface.

Veel voorkomende laboratoriumtoepassingen zijn vooraf als programma beschikbaar.

Voor eenvoudige processen kan een handmatig setpoint worden ingesteld.

Complexere processen kunnen volledig automatisch worden uitgevoerd.

Met de application editor zijn eigen programma's eenvoudig samen te stellen.

Bij oplosmiddelverdamping detecteert de controller automatisch het kookpunt.

Daarna wordt het vacuüm automatisch aangepast aan het proces.

Dit zorgt voor korte procestijden en een reproduceerbare werking.

Chemisch bestendige MZ 2C VARIO

De MZ 2C VARIO vormt het hart van de PC 3002 VARIO select.

Deze tweestaps membraanpomp is geschikt voor veel voorkomende oplosmiddelen.

De pomp werkt olievrij en heeft chemisch bestendige onderdelen.

De geïntegreerde gasballast ondersteunt het verwerken van condensabele dampen.

Ook met geopende gasballast blijft een goed eindvacuüm beschikbaar.

Efficiënte oplosmiddelterugwinning

Een glazen inlaatscheider met beschermende coating voorkomt dat vloeistofdruppels de pomp bereiken.

Hierdoor wordt de pomp beschermd tegen vloeistof en vaste deeltjes.

De geïntegreerde uitlaatcondensor zorgt voor een zeer hoge oplosmiddelterugwinning.

Hierdoor kunnen oplosmiddelen efficiënt worden opgevangen en opnieuw worden gebruikt.

Dit vermindert emissies en ondersteunt een duurzamere laboratoriumwerking.

Toepassingen

De PC 3002 VARIO select is geschikt voor uiteenlopende chemische laboratoriumprocessen.

Rotatieverdamping

Vacuümconcentratie

Vacuümdrogen

Gecontroleerde oplosmiddelverdamping

Geautomatiseerde destillatie

Vacuümprocessen met condensabele dampen

Chemische synthese

Algemene laboratoriumtoepassingen met oplosmiddelen

VACUU·LAN vacuümnetwerken

Technische gegevens

Product: PC 3002 VARIO select

Pompcapaciteit bij 50 Hz: 2,8 m³/h

Pompcapaciteit bij 60 Hz: 1,65 cfm

Eindvacuüm: 7 mbar / 5 Torr

Eindvacuüm met gasballast: 12 mbar / 9 Torr

Aantal pompkoppen: 2

Aantal pomptrappen: 2

Vacuümregeling: VACUU·SELECT

Max. tegendruk: 1,1 bar absoluut

Inlaataansluiting: slangtule DN 8–10 mm

Uitlaataansluiting: slangtule DN 8–10 mm

Koelwateraansluiting: 2 × slangtule DN 6–8 mm

Motorvermogen: 0,53 kW

Beschermingsklasse: IP20

Afmetingen (L × B × H): 419 × 243 × 457 mm

Gewicht: 17,9 kg

Geluidsniveau: 43 dBA

Bedrijfstemperatuur: 10 tot 40 °C

Opslagtemperatuur: -10 tot 60 °C

ATEX: II 3/- G Ex h IIC T3 Gc X, alleen interne atmosfeer

NRTL: nee

Netspanning: 200–230 V

Netfrequentie: 50–60 Hz

Interfaces: Ethernet RJ45, Modbus TCP, USB Type A en RS-232 via adapter

Levering

De PC 3002 VARIO select wordt compleet gemonteerd en gebruiksklaar geleverd.

De VACUU·SELECT controller is geïntegreerd in het systeem.

Een handleiding maakt onderdeel uit van de levering.

Integratie in een VACUU·LAN vacuümnetwerk

De PC 3002 VARIO select kan worden geïntegreerd in een VACUU·LAN vacuümnetwerk.

VACUU·LAN maakt centrale vacuümvoorziening mogelijk op meerdere laboratoriumwerkplekken.

Via afzonderlijke VACUU·LAN-aansluitingen kan het vacuüm dichtbij de toepassing worden geregeld. Dit beperkt lange vacuümslangen en zorgt voor een overzichtelijke laboratoriuminstallatie.

De centrale vacuümpomp kan hierdoor meerdere toepassingen binnen het laboratorium ondersteunen.

De vraag naar vacuüm wordt per werkplek geregeld en afgestemd op de toepassing.

De PC 3002 VARIO select combineert deze netwerkfunctie met automatische VARIO-vacuümregeling.

Hierdoor ontstaat een flexibele oplossing voor laboratoria met meerdere vacuümtoepassingen.

VACUU·LAN voor efficiënt laboratoriumgebruik

Een VACUU·LAN netwerk helpt om vacuümvoorzieningen centraal te organiseren.

Dat kan ruimte besparen en het aantal afzonderlijke vacuümpompen verminderen.

De combinatie met VARIO-techniek zorgt bovendien voor een efficiënte energiebenutting.

De pomp past de capaciteit automatisch aan de actuele vacuümvraag aan.

Welke pomp heb je dan nodig voor een VACUU·LAN vacuümnetwerk?

Bij een VACUUBRAND VACUU·LAN vacuümnetwerk bestaat er geen vaste eis van "x m³/uur per afnamepunt". Het benodigde zuigvermogen hangt af van de toepassing (filtratie, rotatieverdamper, aspiratie, etc.) en van het aantal gelijktijdig gebruikte aansluitingen.

VACUUBRAND levert voor kleine VACUU·LAN-netwerken pompen van ca. 2,0 tot 4,6 m³/h voor meerdere werkstations, en zelfs een voorgemonteerd mini-netwerk met 3 afnamepunten.

Als vuistregel voor laboratoriumontwerp kun je aanhouden:

Lichte toepassingen / algemeen vacuümpunt: 0,5 tot 1 m³/h per afnamepunt

Filtratie en algemene chemische toepassingen: 1 tot 2 m³/h per afnamepunt

Zwaardere toepassingen (bijv. grotere filtraties of verdamping): 2 m³/h of meer per afnamepunt

Praktisch betekent dit dat een netwerk met:

1 afnamepunt vaak voldoende heeft aan 1 à 2 m³/h

3 gelijktijdige afnamepunten typisch 3 à 6 m³/h vraagt

5 afnamepunten vaak 5 à 10 m³/h nodig heeft

VACUU·LAN-systemen zijn echter gebaseerd op gelijktijdigheidsfactoren; je dimensioneert de pomp meestal niet op het maximale verbruik van alle punten tegelijk.

Advies en service van Dijkstra Vereenigde

De juiste vacuümpomp hangt af van toepassing, oplosmiddel en gewenste procesdruk.

Dijkstra Vereenigde adviseert over de juiste VACUUBRAND-oplossing voor het laboratorium.

Ook bestaande vacuümsystemen kunnen worden beoordeeld op prestaties en uitbreidingsmogelijkheden.

De technische service ondersteunt bij onderhoud, reparaties en originele onderdelen.

Zo blijft het systeem betrouwbaar en blijft de uptime van het laboratorium hoog.

Dijkstra Vereenigde, alles voor een perfect draaiend lab.
