Vacuubrand PC101 NT chemie pompopstelling 7mbar 2m3/h

PC 101 NT Chemistry pumping unit
Compact chemisch vacuümsysteem met oplosmiddelterugwinning

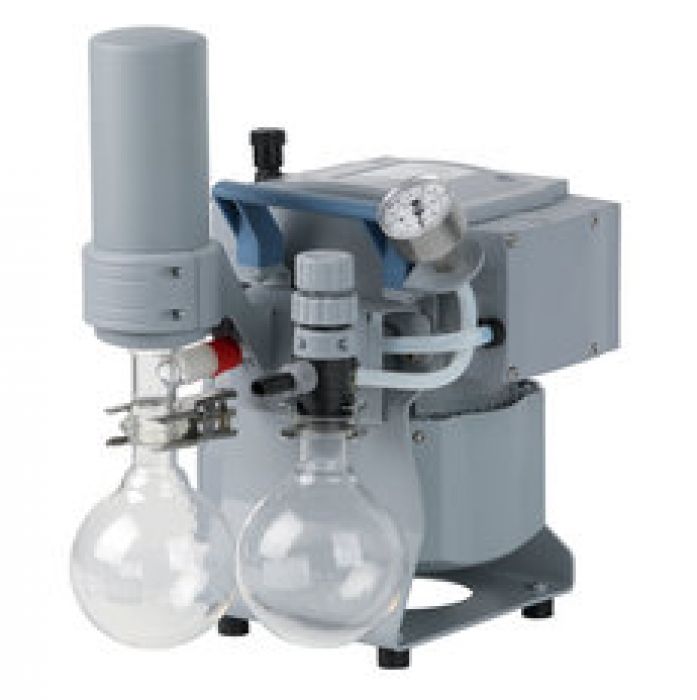

De PC 101 NT is een compact en compleet chemisch vacuümsysteem van VACUUBRAND.

De olievrije membraanpomp bereikt een eindvacuüm van 7 mbar.

De maximale pompcapaciteit bedraagt 2,0 m³/h bij 50 Hz.

Het systeem is ontwikkeld voor evacueren, verdampen en verpompen van gassen en dampen.

De combinatie van membraanpomp en uitlaatcondensor maakt het systeem bijzonder geschikt voor oplosmiddelen.

Chemisch bestendige membraanpomp

De PC 101 NT gebruikt een MZ 2C NT membraanpomp met twee pompkoppen.

De pomp heeft twee trappen en is uitgevoerd met chemisch bestendige materialen.

De pomp is olievrij en heeft een hoge bestendigheid tegen chemische dampen.

Ook bij lagere vacuümniveaus blijft de pompprestatie hoog.

De geïntegreerde gasballast ondersteunt het afvoeren van condensaat tijdens het pompen.

Handmatige vacuümregeling

De effectieve pompcapaciteit wordt handmatig geregeld met een regelventiel.

Hiermee kan het vacuüm eenvoudig op de toepassing worden afgestemd.

Een analoge vacuümmeter geeft de actuele druk overzichtelijk weer.

De eenvoudige bediening maakt de PC 101 NT praktisch voor dagelijks laboratoriumgebruik.

Efficiënte oplosmiddelterugwinning

Aan de uitlaatzijde is een compacte EK-waste-vaporcondensor geïntegreerd.

Deze condensor koelt de afgevoerde dampen en vangt oplosmiddelen efficiënt op.

Hierdoor is een vrijwel volledige terugwinning van oplosmiddelen mogelijk.

Dit vermindert emissies en maakt recycling van oplosmiddelen eenvoudiger.

Voor een optimale werking wordt de condensor aangesloten op geschikt koelwater.

Toepassingen

De PC 101 NT is geschikt voor uiteenlopende toepassingen in laboratoria.

Rotatieverdampers

Vacuümdroogovens

Verdamping van oplosmiddelen

Vacuümconcentratie

Evacueren van laboratoriumapparatuur

Verpompen van gassen en dampen

Chemische, biologische en farmaceutische laboratoriumprocessen

Technische gegevens

Product: PC 101 NT Chemistry pumping unit

Pompcapaciteit bij 50 Hz: 2,0 m³/h

Pompcapaciteit bij 60 Hz: 1,4 cfm

Eindvacuüm: 7 mbar / 5 Torr

Eindvacuüm met gasballast: 12 mbar / 9 Torr

Aantal pompkoppen: 2

Aantal pomptrappen: 2

Vacuümregeling: manometer en handmatig regelventiel

Max. tegendruk: 1,1 bar absoluut

Inlaataansluiting: slangtule DN 8–10 mm

Uitlaataansluiting: slangtule DN 8–10 mm

Koelwateraansluitingen: 2 × slangtule DN 6–8 mm

Motorvermogen: 0,18 kW

Motortoerental: 1500/1800 min⁻¹ bij 50/60 Hz

Beschermingsklasse: IP40

Afmetingen (L × B × H): 326 × 243 × 402 mm

Gewicht: 14,5 kg

Geluidsniveau: 45 dBA

Bedrijfstemperatuur: 10 tot 40 °C

Opslagtemperatuur: -10 tot 60 °C

ATEX: II 3/- G Ex h IIC T3 Gc X, alleen interne atmosfeer

NRTL: ja

Netspanning: 230 V

Netfrequentie: 50–60 Hz

Levering

De PC 101 NT wordt compleet gemonteerd en gebruiksklaar geleverd.

Een handleiding maakt onderdeel uit van de levering.

Toebehoren

Voor de PC 101 NT zijn verschillende accessoires en originele reserveonderdelen beschikbaar.

Geluidsdemper met 5 cm slang, DN 8–10 mm

Verstelbare elleboogfitting

Transparante vacuümslang DN 8 mm

Originele membraan- en ventielset voor MZ 2C NT, MZ 2C NT VARIO en PC 3002

Originele onderhoudsonderdelen ondersteunen een betrouwbare werking en lange levensduur.

Advies en service van Dijkstra Vereenigde

De juiste vacuümpomp hangt af van toepassing, dampbelasting en gewenst vacuüm.

Dijkstra Vereenigde adviseert over de juiste VACUUBRAND-oplossing voor het laboratorium.

Ook voor onderhoud, reparatie en originele onderdelen staat technische service klaar.

Zo blijft het vacuümsysteem betrouwbaar en blijft de uptime van het laboratorium hoog.

Dijkstra Vereenigde, alles voor een perfect draaiend lab.
