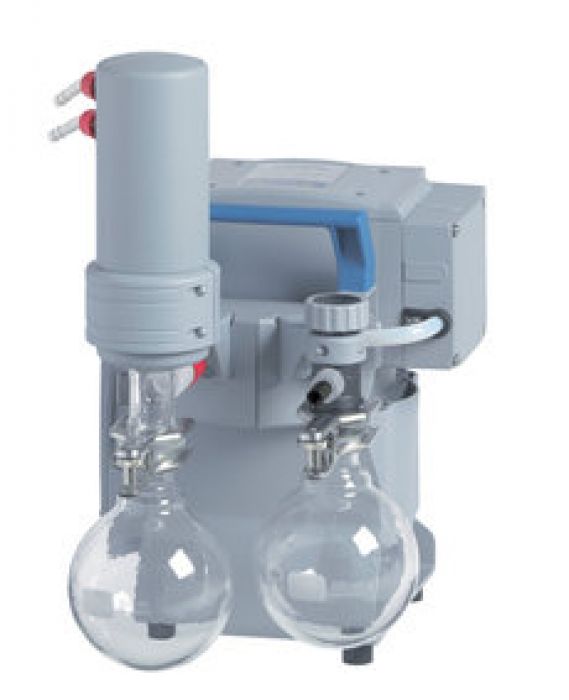

Vacuubrand MZ2C NT +AK+EKP chemie pompopstelling 7mbar 2m3/h

VACUUBRAND MZ 2C NT +AK+EK
Peltronic chemie-vacuümsysteem

Het VACUUBRAND MZ 2C NT +AK+EK Peltronic is een compleet chemie-vacuümsysteem voor veeleisende laboratoriumprocessen. Het systeem combineert een chemisch bestendige membraanpomp met een AK-inlaatafscheider en Peltronic-emissiecondensor.

De tweestaps membraanpomp bereikt een eindvacuüm van 7 mbar. Met gasballast bedraagt het eindvacuüm 12 mbar. De maximale pompcapaciteit bedraagt 2,0 m³/h bij 50 Hz.

Chemisch bestendige membraanpomp

De MZ 2C NT is ontworpen voor het continu verpompen van chemisch agressieve gassen en dampen. Alle onderdelen die met het medium in contact komen zijn chemisch bestendig.

De olievrije werking voorkomt verontreiniging door pompolie. De pomp heeft twee koppen en twee trappen. Dit zorgt voor een diep eindvacuüm van 7 mbar.

De pomp heeft daarnaast een geïntegreerde gasballast. Hiermee kunnen condensabele dampen tijdens het proces beter worden verwerkt.

AK-inlaatafscheider

Aan de inlaatzijde is een AK-afscheider gemonteerd. Deze afscheider is gemaakt van gecoat glas en houdt deeltjes en vloeistofdruppels tegen.

Hierdoor wordt de membraanpomp beschermd tegen verontreiniging en vloeistof. Dit is vooral belangrijk bij processen waarbij dampen en condensaten ontstaan.

Peltronic-emissiecondensor

Aan de uitlaatzijde bevindt zich de Peltronic-emissiecondensor. Deze compacte condensor zorgt voor een efficiënte terugwinning van oplosmiddelen.

Een belangrijk voordeel is dat de Peltronic zonder extern koelmiddel werkt. Hierdoor is geen aparte koelwateraansluiting of externe koelvoorziening nodig.

De condensor maakt volgens VACUUBRAND een terugwinning van bijna 100% van de oplosmiddelen mogelijk. Dit beperkt emissies en ondersteunt het hergebruik van oplosmiddelen.

Toepassingen

Het MZ 2C NT +AK+EK Peltronic is geschikt voor het evacueren en verpompen van gassen en dampen. Het systeem is inzetbaar in chemische, biologische en farmaceutische laboratoria.

Typische toepassingen zijn:

Rotatieverdampers

Vacuümconcentratoren

Vacuümdroogovens

Verdamping van oplosmiddelen

Chemische processen en synthese

Vacuümprocessen met condensabele dampen

Processen waarbij oplosmiddelterugwinning belangrijk is

De combinatie van AK-afscheiding en Peltronic-condensatie beschermt de pomp en beperkt oplosmiddelemissies.

Belangrijkste technische gegevens

Pomptype: chemie-membraanpomp

Aantal koppen: 2

Aantal trappen: 2

Maximale pompcapaciteit: 2,0 m³/h bij 50 Hz

Maximale pompcapaciteit: 1,4 cfm bij 60 Hz

Eindvacuüm: 7 mbar

Eindvacuüm met gasballast: 12 mbar

Netspanning: 230 V

Frequentie: 50–60 Hz

Gewicht: 18,2 kg

Geluidsniveau: 45 dBA

ATEX-conformiteit: II 3/- G Ex h IIC T3 Gc X, alleen interne atmosfeer

Netkabel: niet meegeleverd (per pomp 2 x L0620612058 nodig of 1 x L0620636273)

Compleet geleverd zonder netkabel

Het systeem wordt geleverd als compleet gemonteerd pompstation met geïntegreerde Peltronic-emissiecondensor. Ook wordt een bedieningshandleiding meegeleverd.

Let op: het systeem wordt zonder netkabel geleverd.

Als accessoires zijn onder andere een geluiddemper met slang, een verstelbare elleboogkoppeling en transparante DN8-vacuümslang beschikbaar.

Ook is een originele set met membranen en kleppen beschikbaar voor onderhoud.
