Vacuubrand MD4C NT+AK+EK 1,5mbar 3,4 m3/h

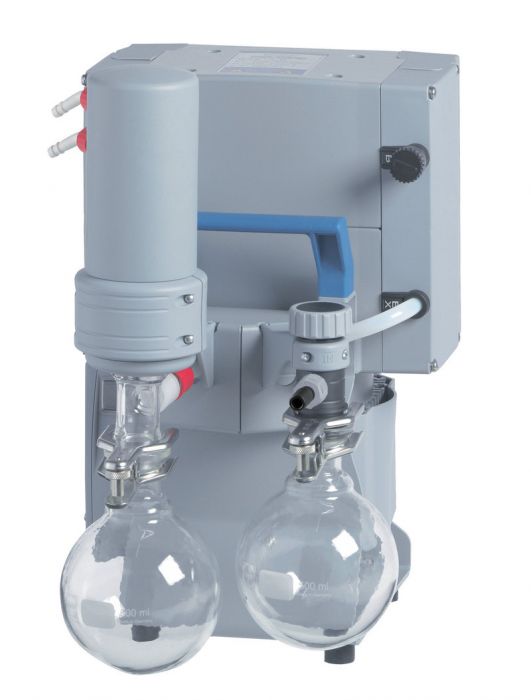

VACUUBRAND MD 4C NT +AK+EK chemisch vacuümsysteem

De VACUUBRAND MD 4C NT +AK+EK is een compleet chemisch vacuümsysteem voor veeleisende laboratoriumprocessen.

Het systeem combineert een krachtige, chemisch resistente membraanpomp met een inlaatscheider en uitlaatcondensor.

De drie-traps pomp bereikt een eindvacuüm van 1,5 mbar. Met gasballast bedraagt het eindvacuüm 3 mbar. De maximale pompcapaciteit is 3,4 m³/h bij 50 Hz.

Diep vacuüm en hoge dampverdraagzaamheid

De MD 4C NT is ontwikkeld voor chemisch agressieve gassen en dampen. Onderdelen die met het medium in contact komen, zijn chemisch resistent.

De drie-traps constructie zorgt voor een diep vacuüm met een hoge pompcapaciteit. Ook bij lage drukken blijft de pomp goed presteren.

De geïntegreerde gasballast verbetert de dampverdraagzaamheid. Dit is belangrijk bij processen waarbij condensabele dampen ontstaan.

AK-scheider beschermt de pomp

Aan de inlaatzijde bevindt zich de AK-scheider. Deze is gemaakt van glas met een beschermende coating.

De scheider houdt deeltjes en vloeistofdruppels tegen voordat deze de membraanpomp bereiken. Dit beschermt de pomp tijdens processen met vloeistoffen en condensaat.

EK-condensor voor oplosmiddelterugwinning

Aan de uitlaatzijde bevindt zich de compacte EK-afgascondensor. Deze condenseert de afgevoerde oplosmiddeldampen.

Hierdoor kan bijna 100 procent van het oplosmiddel worden teruggewonnen. Dit maakt recycling mogelijk en beperkt de uitstoot van oplosmiddeldampen.

De EK-condensor maakt het systeem daardoor interessant voor processen met grote hoeveelheden oplosmiddeldamp.

Olievrij, stil en trillingsarm

De MD 4C NT werkt volledig olievrij. Hierdoor komt geen pompolie in het vacuümproces terecht.

Het systeem werkt bovendien zeer stil en met weinig trillingen. Het geluidsniveau bedraagt 45 dBA.

De chemisch resistente uitvoering is geschikt voor continu gebruik in veeleisende laboratoriumomgevingen.

Toepassingen

De MD 4C NT +AK+EK is geschikt voor evacuatie, verdamping en het verpompen van gassen en dampen.

Belangrijke toepassingen zijn:

Rotatieverdampers

Vacuümdroogovens

Vacuümconcentratoren

Reactoren en chemische synthese

Verdampen van hoogkokende oplosmiddelen

Vacuümprocessen in de farmaceutische industrie

Biologische laboratoriumprocessen

Chemische laboratoriumprocessen

Het systeem is vooral geschikt wanneer een diep vacuüm nodig is bij processen met hoogkokende oplosmiddelen.

Belangrijkste technische gegevens

Pompcapaciteit: 3,4 m³/h bij 50 Hz

Pompcapaciteit: 2,2 cfm bij 60 Hz

Eindvacuüm: 1,5 mbar / 1,1 torr

Eindvacuüm met gasballast: 3 mbar / 2,2 torr

Aantal pompkoppen: 4

Aantal trappen: 3

Max. tegendruk: 1,1 bar absoluut

Inlaataansluiting: slangtule DN 8–10 mm

Uitlaataansluiting: slangtule DN 8–10 mm

Koelwateraansluiting: 2 × slangtule DN 6–8 mm

Motorvermogen: 0,25 kW

Toerental: 1500/1800 min⁻¹

Beschermingsklasse: IP40

Afmetingen: 326 × 243 × 402 mm

Gewicht: 17,3 kg

Geluidsniveau: 45 dBA

Bedrijfstemperatuur: 10 tot 40 °C

Opslagtemperatuur: -10 tot 60 °C

Voeding: 230 V, 50–60 Hz

ATEX: II 3/- G Ex h IIC T3 Gc X, alleen interne atmosfeer

NRTL-certificering: ja

Advies en service van Dijkstra Vereenigde

De juiste vacuümpomp hangt af van het proces, de gebruikte stoffen en het gewenste vacuüm.

Dijkstra Vereenigde adviseert over de juiste VACUUBRAND oplossing voor de toepassing.

Ook bij storingen aan VACUUBRAND apparatuur kan de technische serviceafdeling ondersteuning bieden. Originele kleppen en membranen zijn leverbaar voor onderhoud.

Zo blijft de apparatuur betrouwbaar functioneren en wordt onnodige stilstand beperkt.
