Vacuubrand MD4C NT + 2AK chemie opstelling 1,5 mbar 3,4 m3/h

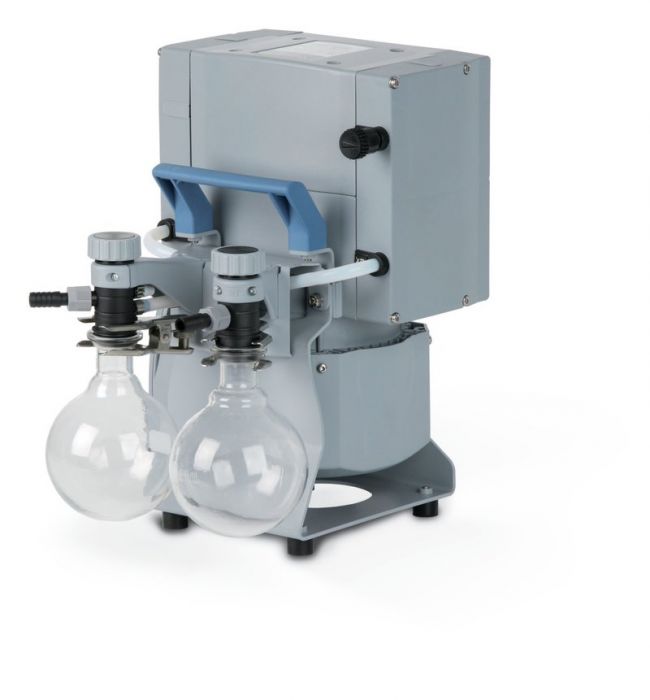

VACUUBRAND MD 4C NT +2AK Chemistry vacuümsysteem

De VACUUBRAND MD 4C NT +2AK is een krachtig, olievrij vacuümsysteem voor chemische toepassingen.

De combinatie van een chemische membraanpomp en twee afscheiders biedt betrouwbare bescherming tegen vloeistoffen en condensaat.

Met een pompsnelheid van 3,4 m³/h en een eindvacuüm van 1,5 mbar is het systeem geschikt voor veeleisende laboratoriumprocessen.

Ook met gasballast blijft een goed eindvacuüm van 3 mbar beschikbaar.

Hoge prestaties bij diep vacuüm

De MD 4C NT +2AK beschikt over vier pompkoppen en drie trappen.

Hierdoor combineert de pomp een hoge pompcapaciteit met een diep eindvacuüm.

De pomp haalt maximaal 3,4 m³/h bij 50 Hz.

Het eindvacuüm bedraagt 1,5 mbar en 3 mbar met gasballast.

Deze combinatie is geschikt voor processen waarbij zowel snelheid als een diep vacuüm belangrijk zijn.

Chemisch bestendige membraanpomp

De MD 4C NT is ontwikkeld voor het verpompen van corrosieve gassen en dampen.

De constructie biedt een hoge chemische bestendigheid en een goede dampbestendigheid.

De olievrije membraantechnologie voorkomt olieverontreiniging van het vacuümsysteem.

Dat maakt de pomp geschikt voor langdurig gebruik in chemische, biologische en farmaceutische laboratoria.

Twee afscheiders voor extra bescherming

Het +2AK-systeem beschikt over een afscheider aan zowel de inlaat als de uitlaat.

De glazen inlaatafscheider met beschermende coating houdt deeltjes en vloeistofdruppels tegen.

De afscheider aan de uitlaatzijde vangt condensaat op.

Daarmee wordt terugstroming van condensaat richting de pomp voorkomen.

De uitlaatafscheider draagt daarnaast bij aan de stille werking van het systeem.

Geschikt voor hoogkokende oplosmiddelen

De MD 4C NT +2AK is geschikt voor processen met hoogkokende oplosmiddelen.

Het systeem kan worden gebruikt voor verdampen, evacueren en verpompen van gassen en dampen.

Typische toepassingen zijn vacuümconcentratoren, rotatieverdamper en vacuümdroogovens.

Een emissiecondensor voor het condenseren van oplosmiddeldampen aan de uitlaat is bij dit systeem niet inbegrepen.

Stil en trillingsarm

De MD 4C NT +2AK werkt met een geluidsniveau van slechts 45 dBA.

Ook de trillingen zijn volgens VACUUBRAND zeer laag.

Dit maakt het systeem geschikt voor laboratoria waarin een rustige werkomgeving belangrijk is.

Toepassingen

De VACUUBRAND MD 4C NT +2AK is geschikt voor verschillende laboratoriumprocessen, waaronder:

Vacuümconcentratoren

Rotatieverdamper

Vacuümdroogovens

Verdampen

Evacueren

Filtratie

Verpompen van corrosieve gassen en dampen

Chemische synthese

Biologische en farmaceutische processen

Voor toepassingen waarbij oplosmiddeldampen aan de uitlaat moeten worden gecondenseerd, is een systeem met EK-emissiecondensor geschikter.

Belangrijkste technische gegevens

Type: MD 4C NT +2AK

Uitvoering: Chemistry vacuümsysteem

Pompsnelheid bij 50 Hz: 3,4 m³/h

Pompsnelheid bij 60 Hz: 2,2 cfm

Eindvacuüm: 1,5 mbar

Eindvacuüm met gasballast: 3 mbar

Aantal pompkoppen: 4

Aantal trappen: 3

Inlaataansluiting: slangtule DN 8–10 mm

Uitlaataansluiting: slangtule DN 8–10 mm

Motorvermogen: 0,25 kW

Motortoerental: 1500/1800 min⁻¹ bij 50/60 Hz

Beschermingsklasse: IP40

Afmetingen: 319 × 243 × 374 mm

Gewicht: 16,7 kg

Geluidsniveau: 45 dBA

Bedrijfstemperatuur: 10 tot 40 °C

Opslagtemperatuur: -10 tot 60 °C

Maximale tegendruk: 1,1 bar absoluut

ATEX: II 3/- G Ex h IIC T3 Gc X, alleen interne atmosfeer

NRTL-certificering: ja

Voedingsspanning: 230 V

Frequentie: 50–60 Hz

Levering en accessoires

De MD 4C NT +2AK wordt volledig gemonteerd en gebruiksklaar geleverd, inclusief handleiding.

Beschikbare accessoires zijn onder andere een geluiddemper met slang en transparante DN 8 mm vacuümslang.

Voor onderhoud is een originele set met membranen en ventielen beschikbaar.

De twee afscheiders vormen een vast onderdeel van dit complete vacuümsysteem.

Voor processen met extra oplosmiddeldampen kan een passende emissiecondensor worden overwogen.

Advies en service van Dijkstra Vereenigde

De juiste vacuümpomp hangt af van het gewenste vacuüm, de pompcapaciteit en het verpompte medium.

Dijkstra Vereenigde adviseert over de juiste VACUUBRAND-pomp en uitvoering voor de toepassing.

Ook technische service en onderhoud zijn belangrijk voor een betrouwbare vacuümvoorziening.

De technische dienst kan ondersteunen bij onderhoud, storingen en het vervangen van originele membranen en ventielen.

Zo blijft de vacuümvoorziening betrouwbaar en blijft het laboratorium optimaal functioneren.

Dijkstra Vereenigde, alles voor een perfect draaiend lab.
