Vacuubrand MD12C NT+AK+EK chemie membraanpomp 2mbar 11,1m3/h

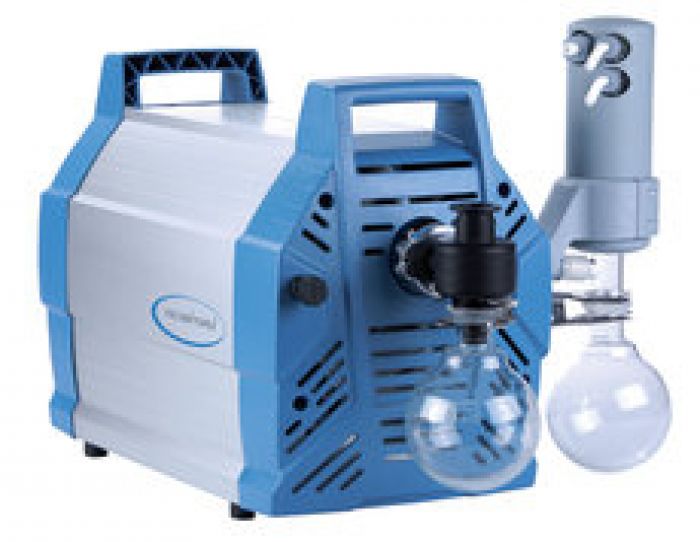

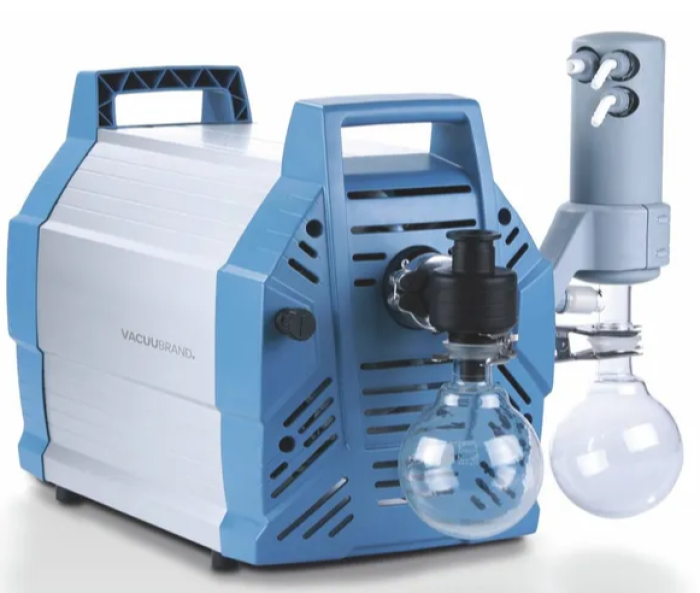

VACUUBRAND MD 12C NT +AK+EK
Chemistry vacuümsysteem

De VACUUBRAND MD 12C NT +AK+EK is een krachtig chemisch vacuümsysteem voor veeleisende laboratoriumprocessen. Het systeem combineert een hoge pompsnelheid met een diep eindvacuüm van 2 mbar.

De olievrije membraanpomp heeft acht pompkoppen en drie trappen. De maximale pompsnelheid bedraagt 12 m³/h bij 50 Hz. Hierdoor is het systeem geschikt voor grotere vacuümsystemen en processen met een hoge capaciteit.

Chemisch bestendige membraanpomp

De MD 12C NT is ontwikkeld voor het verpompen van chemisch agressieve gassen en dampen. De media-contactdelen zijn chemisch bestendig uitgevoerd.

De pomp werkt volledig olievrij. Hierdoor blijft het vacuümsysteem schoon en wordt olieverontreiniging voorkomen.

Het geïntegreerde gasballastventiel helpt bij het verpompen van condensabele dampen. Zelfs met geopend gasballastventiel blijft een goed eindvacuüm beschikbaar. Het eindvacuüm bedraagt 2 mbar zonder gasballast en 4 mbar met gasballast.

AK-inlaatafscheider voor extra bescherming

De +AK uitvoering is voorzien van een inlaatafscheider. Deze afscheider houdt deeltjes en vloeistofdruppels tegen voordat ze de membraanpomp bereiken.

Dit beschermt de pomp tegen verontreiniging vanuit het proces. De AK is daarom vooral waardevol bij toepassingen waarbij vloeistoffen of deeltjes kunnen worden meegezogen.

EK-condensor voor oplosmiddelterugwinning

Aan de uitlaatzijde bevindt zich de EK-afvaldampcondensor. Deze compacte condensor koelt de afgevoerde dampen en condenseert oplosmiddelen.

Hierdoor kan bijna 100 procent van de oplosmiddeldampen worden teruggewonnen. Dit maakt hergebruik mogelijk en vermindert het verbruik van oplosmiddelen.

De combinatie van AK en EK maakt het systeem geschikt voor zware omstandigheden. De pomp wordt beschermd aan de inlaatzijde en oplosmiddeldampen worden efficiënt teruggewonnen aan de uitlaatzijde.

Hoge pompsnelheid bij diep vacuüm

De MD 12C NT levert ook dicht bij het eindvacuüm een hoge pompsnelheid. Hierdoor kunnen processen sneller worden uitgevoerd.

De pomp werkt bovendien stil en met weinig trillingen. Het geluidsniveau bedraagt 50 dB(A). De onderhoudsvrije membraanaandrijving draagt bij aan een betrouwbare werking.

Toepassingen

De MD 12C NT +AK+EK is geschikt voor processen waarbij een hoge pompsnelheid en diep vacuüm nodig zijn. Voorbeelden zijn:

rotatieverdampers

vacuümdroogovens

vacuümconcentratoren

verdampen van oplosmiddelen

chemische synthese

reactoren en procesopstellingen

filtratie

lyofilisatie

evacueren van grotere vacuümsystemen

processen met hoogkokende oplosmiddelen

De combinatie van diep vacuüm, gasballast en oplosmiddelterugwinning is vooral geschikt voor chemische toepassingen. De AK-inlaatafscheider biedt daarbij extra bescherming tegen vloeistoffen en deeltjes.

Belangrijkste technische gegevens

Pompsnelheid bij 50 Hz: 12 m³/h

Pompsnelheid bij 60 Hz: 7,0 cfm

Eindvacuüm: 2 mbar / 1,5 torr

Eindvacuüm met gasballast: 4 mbar / 3 torr

Aantal pompkoppen: 8

Aantal trappen: 3

Maximale absolute tegendruk: 1,1 bar

Inlaataansluiting: KF DN25 / slangaansluiting DN15 mm

Uitlaataansluiting: slangaansluiting DN 8–10 mm

Koelaansluiting: 2 × slangaansluiting DN 6–8 mm

Nominaal motorvermogen: 0,53 kW

Motorsnelheid: 1650 min⁻¹

Beschermingsklasse: IP40

Afmetingen: 616 × 387 × 395 mm

Gewicht: 28,9 kg

Geluidsniveau: 50 dB(A)

Bedrijfstemperatuur: 10 tot 40 °C

Opslagtemperatuur: -10 tot 60 °C

ATEX: II 3/- G Ex h IIC T3 Gc X, Internal Atm. only

NRTL-certificering: nee

Netspanning: 200–230 V

Frequentie: 50–60 Hz

Compleet en gebruiksklaar geleverd

De MD 12C NT +AK+EK wordt volledig gemonteerd en gebruiksklaar geleverd. Een handleiding wordt meegeleverd.

Voor het systeem zijn diverse originele accessoires en aansluitonderdelen beschikbaar. Ook zijn originele sets met membranen en kleppen beschikbaar voor onderhoud.

Advies en service van Dijkstra Vereenigde

De juiste vacuümpomp hangt af van het proces, het gewenste eindvacuüm en de aanwezige dampen. Dijkstra Vereenigde adviseert over de juiste VACUUBRAND-oplossing en configuratie.

Ook bij storingen helpt de technische serviceafdeling van Dijkstra Vereenigde. Originele VACUUBRAND-kleppen en membranen kunnen worden geleverd.

Zo blijft de vacuümvoorziening betrouwbaar en wordt onnodige stilstand van het laboratorium beperkt.
